德國沃德WODE直接作用自力式壓力調節閥是一種無需外來能源而只依靠被調介質自身的壓力變化進行自動調節壓力節能型產品，具有測量、執行、控制的綜合功能。廣泛適用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。該產品可用于最高溫度達350℃(DN15～125)及300℃(DN150～250)的非腐蝕性液體、氣體和蒸汽等介質的壓力控制裝置。
盡量詳細提供以上技術參數，方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務!
型號說明：自力式壓力調節閥型號由控制閥型號和執行器型號組合而成
控制閥型號：VCS1(硬密封)/VCS2(軟密封)
執行器型號：SA3/SA4
組合后的型號：
閥后壓力調節閥：VCS1SA1(硬密封型)/ VCS2SA1(軟密封型)
閥前壓力調節閥：VCS1SA2(硬密封型)/ VCS2SA2(軟密封型)
壓差控制調節閥：
壓差上升閥關閉：VCS1SA3(硬密封型)/ VCS2SA3(軟密封型)
壓差上升閥開啟：VCS1SA4(硬密封型)/ VCS2SA4(軟密封型)
型號組合說明：
VCS1+SA3= VCS1SA1;VCS2+SA3= VCS2SA1
VCS1+SA4= VCS1SA2;VCS2+SA4= VCS2SA2
VCS1+SA3= VCS1SA3;VCS2+SA3= VCS2SA3
VCS1+SA4= VCS1SA4;VCS2+SA4= VCS2SA4
可根據控制壓力的不同選配不同的執行器組成不通壓力設定范圍的壓力調節閥
使用優點：
● 具有壓力平衡功能，靈敏度高。
● 改善了流線分步，降低了噪音。
● 通過組合件、可以進行多項組合控制。
注意事項：
1、 被控制壓力參數不應超過或接近選擇的壓力調整范圍的極限值，應留有一定余量。
2、 為了滿足控制性能要求，閥前后的壓差值不得大于最高工作壓力值，也不得小于正常工作最小壓差值。
3、 如果用于煤氣、天然氣壓力調節時，應在執行機構加接引流管通到室外，保證安全。(閥后壓力調節，接在上膜蓋接頭上;閥前壓力調節，接在下膜蓋接頭上)
進口自力式壓力調節閥主要技術參數：
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|||
|
KvS值
|
3.2
|
5
|
8
|
12.5
|
20
|
32
|
50
|
80
|
125
|
160
|
320
|
450
|
630
|
|||
|
行程
|
6
|
6
|
6
|
8
|
10
|
12
|
12
|
18
|
20
|
20
|
20
|
|
|
|||
|
Z值
|
0.6
|
0.6
|
0.6
|
0.55
|
0.55
|
0.5
|
0.5
|
0.45
|
0.4
|
0.35
|
0.3
|
0.2
|
0.2
|
|||
|
PN16最大壓差A(yù)Pmax（Mpa）
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.5
|
1.5
|
1.2
|
1.0
|
1.0
|
|||
|
PN40最大壓差A(yù)Pmax（Mpa）
|
2.0
|
2.0
|
2.0
|
2.0
|
2.0
|
2.0
|
2.0
|
2.0
|
1.5
|
1.5
|
1.2
|
1.0
|
1.0
|
|||
|
最高工作溫度
|
VCS1
|
液體≤140℃；氣體≤80℃
|
||||||||||||||
|
VCS2
|
||||||||||||||||
|
VCS1
|
配隔離罐≤200℃
|
≤300℃
|
||||||||||||||
|
配隔離罐和散熱片≤350℃
|
||||||||||||||||
|
允許泄露量（規定試驗條件下）
|
VCS1
|
4×10-4×閥額定容量
|
||||||||||||||
|
VCS2
|
10氣泡/min
|
20氣泡/min
|
40氣泡/min
|
|||||||||||||
|
壓力平衡元件
|
波紋管
|
滾動膜片
|
||||||||||||||
|
公稱壓力
|
PN16（1.6Mpa）；PN40（4.0Mpa）
|
|||||||||||||||
|
閥體材質※※
|
PN16：鑄鐵（最高工作溫度≤200℃）；PN40：鑄鋼（最高工作溫度≤350℃）
|
|||||||||||||||
|
閥芯材質
|
不銹鋼，軟密封為橡膠
|
|||||||||||||||
|
最高工作壓力
|
公稱壓力 注意APmax
|
|||||||||||||||
注：※配用隔離罐、散熱片及長件?！厥庖罂晒┎讳P鋼。
Z值：噪音衡量系數，大于該值將產生明顯噪音。
滾動膜片材質分適用水蒸汽和氣體或油及其他介質兩種，訂貨時應注明介質種類。

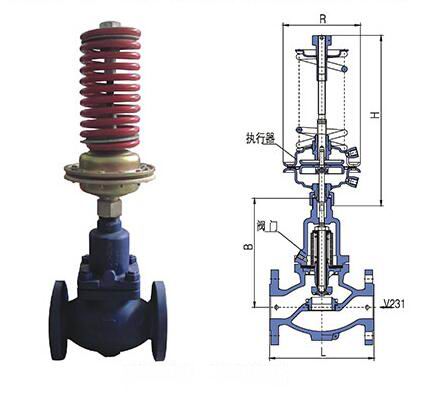

控制閥外形及重量：
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
L（mm）
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
|
B（mm）
|
212
|
212
|
238
|
238
|
240
|
240
|
275
|
275
|
380
|
380
|
295
|
325
|
372
|
|
大約重量（Kg）
|
6.2
|
6.7
|
9.7
|
13
|
14
|
17
|
29
|
33
|
60
|
70
|
80
|
140
|
220
|
